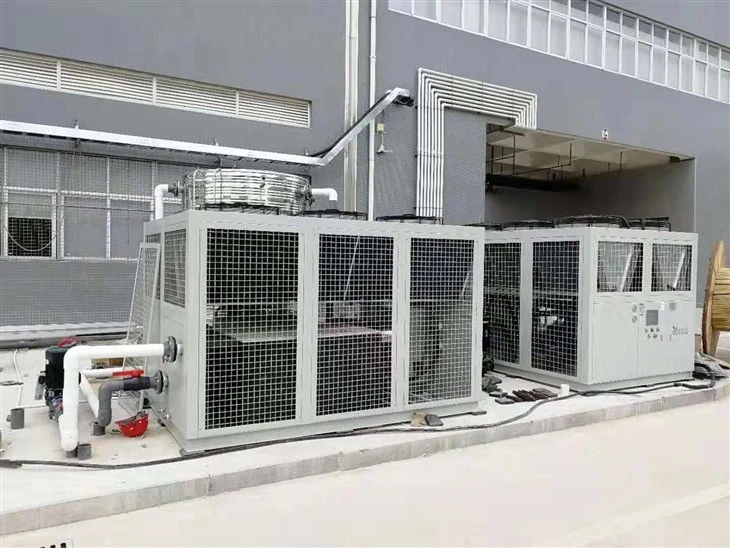

Pendingin Air di Manufaktur PCB

ANYDA dikenal sebagai salah satu produsen pendingin air terkemuka di bidang manufaktur PCB di Tiongkok. Semua produk yang dijual dibuat di pabrik profesional kami. Jika Anda berminat, silakan dapatkan-peralatan berteknologi tinggi dengan harga bersaing dari kami.

Penerapan pendingin air industri dalam pembuatan PCB (Printed Circuit Board):

Pembuatan PCB melibatkan beberapa proses-suhu tinggi yang memerlukan kontrol suhu yang tepat untuk memastikan kualitas papan, stabilitas dimensi, dan efisiensi produksi. Pendingin air industri memainkan peran penting selama proses fabrikasi PCB.

1. Pengeboran dan Perutean (Pendinginan Spindle)

Mesin pengeboran dan perutean PCB menggunakan-spindel berkecepatan tinggi yang berputar pada 20.000 – 300.000 RPM. Spindel ini menghasilkan panas yang signifikan, yang dapat menyebabkan ekspansi termal pada poros spindel, keausan bantalan dini dan kegagalan spindel serta pembentukan duri dan dinding lubang yang kasar. Chiller dapat mempertahankan suhu spindel yang konstan untuk diameter lubang dan akurasi posisi yang konsisten.

2. Laminasi (Pengepresan PCB Multilayer)

PCB multilapis dibuat dengan menumpuk laminasi berlapis tembaga-dan lembaran prepreg (resin semi-yang diawetkan), lalu menekannya pada suhu dan tekanan tinggi. Setelah siklus pengepresan, tumpukan harus didinginkan secara terkendali untuk mencegah lengkungan atau delaminasi, memastikan aliran dan pengikatan resin yang seragam, serta mengurangi waktu siklus untuk hasil yang lebih tinggi.

Chiller di sini dapat menyediakan air dingin ke pelat pendingin mesin press hidrolik, memungkinkan laju pendinginan terkontrol (misalnya, 5 derajat – 10 derajat per menit) dan bekerja bersama-sama dengan pelat yang dipanaskan untuk siklus pengepresan yang lengkap

3. Proses Pengetsaan

Dalam etsa lapisan dalam dan lapisan luar, etsa kimia (kupri klorida, besi klorida, amonia alkali) digunakan untuk menghilangkan tembaga yang tidak diinginkan. Reaksi etsa bersifat eksotermik, dan jika suhu etsa naik terlalu tinggi, etsa menjadi terlalu agresif, menyebabkan undercutting dan hilangnya garis halus, kimia etsa terdegradasi lebih cepat, dinding samping menjadi tidak rata, sehingga mengurangi hasil desain pitch halus

Pendingin air dapat menjaga suhu etsa pada kisaran optimal (biasanya 45 derajat – 55 derajat untuk etsa basa), menghilangkan panas reaksi secara terus menerus dan memastikan laju etsa yang konsisten dan keseragaman di seluruh panel

4. Pengembangan dan Pengupasan

Solusi pengembangan dan pengupasan photoresist-peka terhadap suhu. Jika suhu berfluktuasi, pengembangan yang tidak lengkap akan meninggalkan sisa photoresist,-pengembangan yang berlebihan menyebabkan variasi lebar garis dan efisiensi pengupasan menurun, sehingga memerlukan waktu pemrosesan yang lebih lama

Pendingin air dapat mempertahankan bak pengembangan dan pengupasan pada suhu yang direkomendasikan (biasanya 25 derajat – 35 derajat), memberikan pemulihan suhu yang cepat setelah larutan baru ditambahkan (pengisian ulang bak mandi) dan mencegah kejutan termal pada lapisan fotoresist

5. Elektroplating (Tembaga, Timah, Nikel, Emas)

Pemandian elektroplating menghasilkan panas dari hambatan listrik dan reaksi kimia. Temperatur yang tidak terkontrol menyebabkan ketebalan pelapisan tidak merata, endapan kasar atau nodular, daya lempar yang buruk pada lubang dengan rasio-aspek{2}}tinggi, dan percepatan dekomposisi aditif wadah

Pendingin air mendinginkan tangki pelapisan melalui kumparan terendam atau penukar panas eksternal, mempertahankan suhu bak yang tepat (biasanya 20 derajat – 30 derajat untuk pelapisan tembaga asam) dan memungkinkan pengoperasian dengan kepadatan arus tinggi tanpa terlalu panas

Manfaat Menggunakan Pendingin PCB Khusus

1. Peningkatan Hasil: Suhu yang konsisten mengurangi cacat seperti kesalahan registrasi lubang, rongga pelapisan, dan variasi lebar garis

2. Throughput Lebih Tinggi: Kecepatan pengeboran lebih cepat dan waktu siklus pengepresan berkurang

3. Umur Peralatan yang Diperpanjang: Spindel, motor, dan elektronik bertahan lebih lama dengan pendinginan yang tepat

4.Stabilitas Proses: Menghilangkan variasi-ke-batch yang disebabkan oleh penyimpangan suhu

5. Efisiensi Energi: Pendingin inverter modern menyesuaikan kapasitas agar sesuai dengan-beban waktu nyata

Perhatikan Tips Pemilihan Pendingin Pembuatan PCB

1. Pendingin sirkulasi kompak dengan filter yang dapat dibersihkan dan akurasi ±0,5 derajat

2. Pendingin sentral dengan penukar panas titanium dan beberapa zona

3.Pendingin-berkapasitas tinggi dengan profil peningkatan-suhu yang dapat diprogram

4. Sistem pendingin modular yang dapat diperluas seiring pertumbuhan produksi

Singkatnya, pendingin air industri adalah peralatan proses penting dalam pembuatan PCB, bukan hanya aksesori. Mereka secara langsung mempengaruhi kualitas papan, kecepatan produksi, dan keandalan peralatan, menjadikan pemilihan dan pemeliharaan chiller yang tepat sebagai bagian penting dari setiap fasilitas fabrikasi PCB.

Parameter Mesin Pendingin Air Berpendingin Udara 50 Ton 60 Hp:
