Pendingin dan menara pendingin sering kali bekerja sama sebagai bagian dari sistem pendingin yang lebih besar untuk menghilangkan panas secara efisien dari suatu proses atau bangunan. Kombinasi ini umumnya digunakan dalam lingkungan komersial dan industri yang memerlukan pendinginan signifikan. Berikut cara kerja sistem chiller dan menara pendingin:
1.Operasi Pendingin: Chiller bertugas untuk mendinginkan cairan, biasanya air, yang kemudian digunakan untuk menghilangkan panas dari peralatan atau ruangan yang memerlukan pendinginan. Pendingin beroperasi menggunakan siklus pendinginan, mirip dengan cara kerja lemari es, namun dalam skala yang lebih besar. Ia menyerap panas dari air dan melepaskannya ke media terpisah (biasanya udara atau air).
2. Pengoperasian Menara Pendingin: Fungsi utama menara pendingin adalah membuang panas yang diserap oleh chiller. Air yang dipanaskan oleh chiller diedarkan ke menara pendingin, di mana sebagian air tersebut diuapkan ke atmosfer, sehingga secara efektif memindahkan panas dari sisa air. Proses ini mendinginkan air yang kemudian dikirim kembali ke chiller untuk menyerap lebih banyak panas.
3. Integrasi Menara Pendingin-Chiller: Chiller dan menara pendingin dihubungkan melalui sistem loop tertutup yang memungkinkan pertukaran panas. Berikut cara kerja integrasi:
a.Pendingin mensirkulasikan air dingin melalui proses atau bangunan untuk menyerap panas.
b.Air yang dipanaskan kemudian dikembalikan ke menara pendingin, di mana air tersebut disemprotkan atau diteteskan ke atas bahan pengisi untuk memaksimalkan luas permukaan penguapan.
c.Saat air menguap, ia melepaskan panas ke udara, mendinginkan sisa air.
d.Air yang didinginkan kemudian dipompa kembali ke chiller, dimana siklus berlanjut.
Kombinasi menara pendingin chiller ini sangat efisien karena proses penguapan menara pendingin membantu menghilangkan panas dengan lebih efektif dibandingkan hanya menggunakan udara atau air sebagai media pertukaran panas. Menara pendingin memungkinkan efisiensi keseluruhan yang lebih tinggi dan konsumsi energi yang lebih rendah dibandingkan sistem berpendingin udara, menjadikannya pilihan populer untuk aplikasi pendinginan yang lebih besar.
Perlu dicatat bahwa sistem terintegrasi ini memerlukan perawatan rutin untuk memastikan pengoperasian yang benar, pengolahan air untuk mencegah kerak dan korosi, serta pemantauan yang cermat untuk mengoptimalkan kinerja dan efisiensi energi.

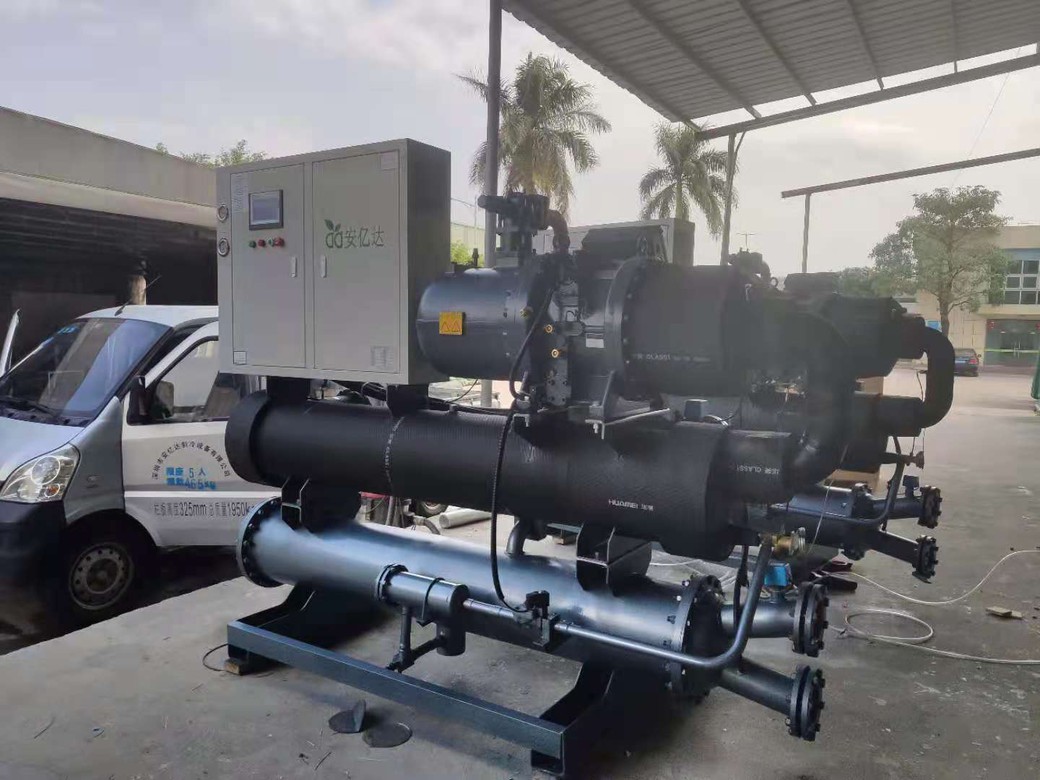

Mari kita temukan chiller berpendingin air 220kw dan spesifikasi menara pendingin di bawah ini:
|
Barang |
Spesifikasi / Pemasok |
||
|
Kapasitas pendinginan |
Pola |
AYO-80WS |
|
|
kw/jam |
221 |
||
|
Ton/jam |
62.5 |
||
|
Input daya |
Kw |
54.3 |
|
|
Saat ini |
A |
92.7 |
|
|
Sumber Daya listrik |
380V-3N-50HZ |
||
|
Temp Outlet (derajat) |
7 |
||
|
kontrol pendingin |
Katup ekspansi |
||
|
Lingkaran pendingin |
satu |
||
|
pendingin |
R407C |
||
|
Dimensi（mm）P*L*T |
3200*1000*1800 |
||
|
Kompresor |
gaya |
Baut |
|
|
Jumlah |
1 |
||
|
Pola |
RC2-260B |
||
|
Daya kompresor (kw) |
54.3 |
||
|
Kondensator |
Gaya |
Shell dan Tabung/1set |
|
|
Aliran air dingin（m3/h） |
53 |
||
|
Ukuran pipa(") |
4 |
||
|
Evaporator |
Gaya |
Shell dan Tabung/1set |
|
|
Aliran air dingin（m3/h） |
40 |
||
|
Ukuran pipa(") |
4 |
||
|
Perangkat Pelindung |
1, Pelindung fase 2, pelindung aliran 3, pelindung tegangan tinggi/rendah 4, pelindung koil yang terlalu panas 5, pelindung anti-beku |
||
|
Berat Satuan（kg） |
1250 |
||
|
Bagian utamaMerek |
|||
|
Kompresor |
Hanbell |
||
|
Elektronik |
LS / Chnt |
||
|
Katup Ekspansi |
Emerson |
||
|
Kontrol Listrik |
Siemens |
||
Catatan: Kapasitas pendinginan didasarkan pada suhu masuk/keluar 12/7C, suhu kondensasi 40C.
|
Barang |
Isi |
Nilai |
Perkataan |
|
Basik spesifikasi |
Tipe Menara Pendingin |
Menara tipe bulat aliran balik |
|
|
Model |
AYO-80T |
|
|
|
Sirkulasi Aliran Air |
62.64 m3/h |
|
|
|
Suhu Masuk／Suhu Keluar |
37 derajat ／32 derajat |
|
|
|
DB／WB |
31,5 derajat ／28 derajat |
|
|
|
Kapasitas pendinginan |
313.200 kkal/jam |
|
|
|
Nilai Kebisingan |
68dB(A) |
|
|
|
Sumber Daya listrik |
380V／3P／50Hz |
|
|
|
Kebutuhan Air |
PH＝6-8 |
|
|
|
Ddesain spesifikasi |
Skala Air Udara |
1,39kg/kg |
|
|
Kehilangan Air Terbang |
Kurang dari atau sama dengan 0,005% |
|
|
|
Kerugian Penguapan |
0.833% |
|
|
|
Bersih／Berat Lari |
260% 2f1280KG |
|
|
|
Penggemar motor spesifikasi |
Jenis Kipas |
Aliran Aksial |
|
|
Volume udara |
37,584m3/h |
|
|
|
RPM |
710r/menit |
|
|
|
Penggemar Dia（Φ） |
1.180mm |
|
|
|
Jumlah Kipas Angin |
1set |
4 buah/set |
|
|
Modus Mengemudi |
Secara langsung |
|
|
|
Tenaga motor |
2 hp |
|
|
|
Mulai Jalan |
Secara langsung |
|
|
|
Utama |
Ukuran Pipa Masuk （DN） |
100mm |
|
|
Dimensi |
Ukuran Pipa Keluar （DN） |
100mm |
|
|
|
Meluap／Pipa Pembuangan（DN） |
25mm／25mm |
|
|
|
Ukuran Apung （DN） |
15mm |
|
|
Bahan |
Rotor |
Nilon |
|
|
Sistem Penyiram |
P.V.C |
|
|
|
Asrama |
FRP |
|
|
|
Baskom |
FRP |
|
|
|
Penggemar |
A.B.S |
|
|
|
Saluran masuk udara |
P.V.C |
|
|
|
Film |
P.V.C |
|
Pertanyaan Umum:
1. apakah Anda memiliki gambar proyek serupa?
ya ini dia:
2.Apa kelebihan tangki air pada gambar?
Tangki air dengan ukuran yang tepat dalam sistem pendingin memberikan stabilitas termal, mengurangi siklus peralatan, dan memungkinkan pengoperasian di luar jam sibuk yang efisien, memastikan kinerja pendinginan yang andal sekaligus mengoptimalkan penggunaan energi.
3.Mengapa memilih kami?
a.15 tahun+ tim R&D chiller yang berpengalaman secara profesional,
B. Pengujian kualitas yang ketat
C. Pengiriman tepat waktu dan aman
D. Layanan purna jual yang cepat
